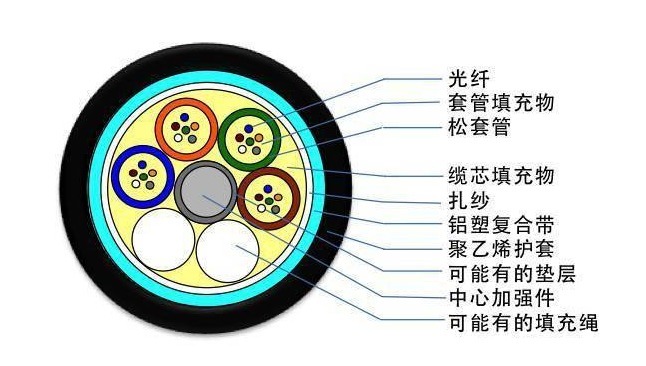

GYTA型光缆

室外用、油膏填充、铝带纵包聚乙烯外护套

应用场景：架空、管道

注：铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA用于穿管时寿命长

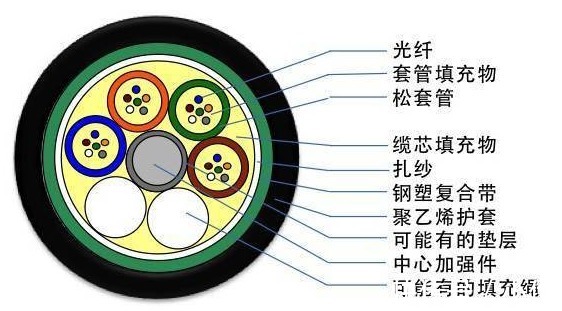

GYTS型光缆

"室外用、油膏填充、钢带纵包聚乙烯外护套"

应用场景：直埋

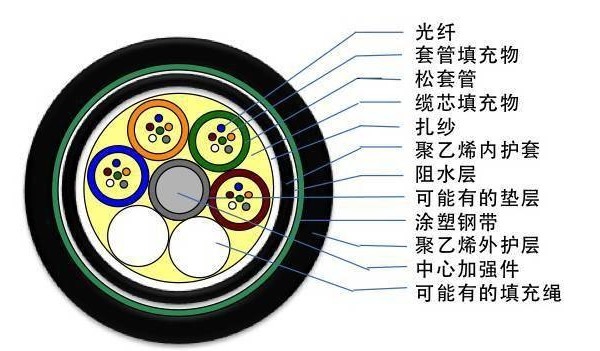

GYTY53型光缆

"室外用、油膏填充、钢带纵包聚乙烯双护套"

应用场景：直埋

注：双层护套，抗压扁效果良好，可用于防鼠，GYTA53用于防潮要求高的场所，GYTY53用于机械强度要求高的场所

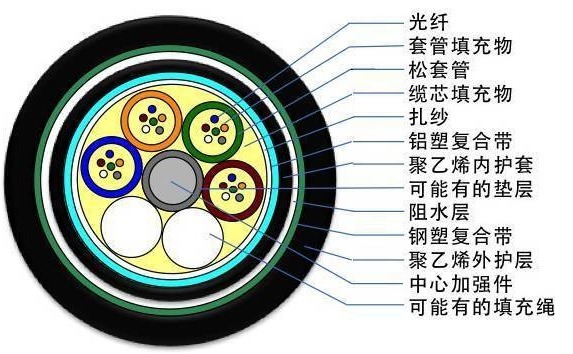

GYTA53型光缆

"室外用、油膏填充、钢带纵包铝-聚乙烯、聚乙烯双护套"

应用场景：直埋、水下

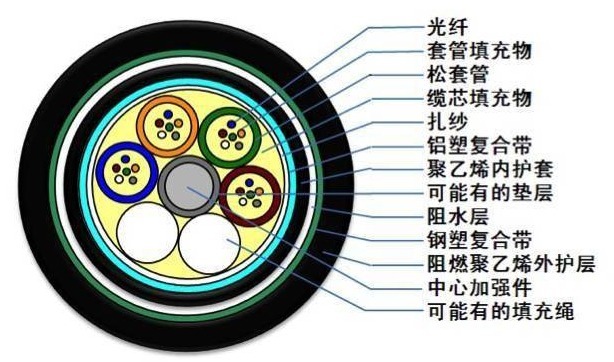

GYTZA53型光缆

"室外用、油膏填充、钢带纵包铝-聚乙烯、阻燃聚乙烯双护套"

应用场景：直埋等有阻燃要求的场所

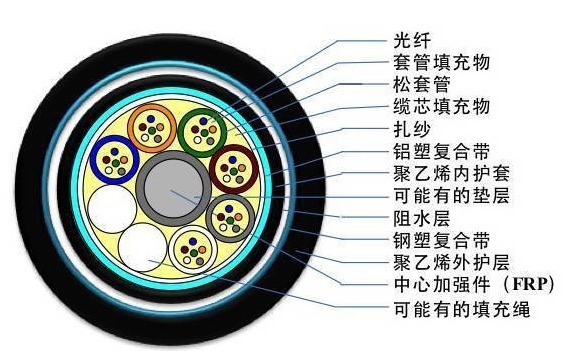

GYFTA53

室外用、油膏填充、钢带纵包、聚乙烯内护套、非金属加强件、铝-聚乙烯外护套

应用场景：直埋? ? ? ? ?注：与GYTA53相比，重量小

GYXTW

"室外用、中心管式、油膏填充夹带钢丝的钢带-聚乙烯护套"

应用场景：管道、架空

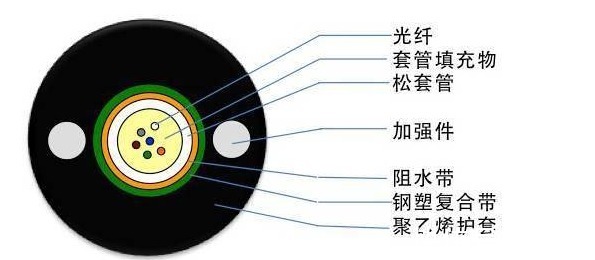

GYXTS

室外用、中心管式、油膏填充钢丝铠装、钢-聚乙烯护套"

应用场景：管道、架空

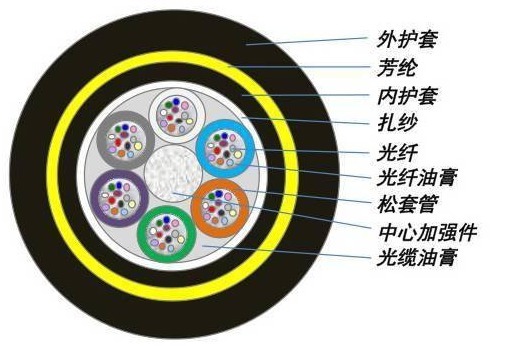

ADSS

"非金属加强件、松套层绞、聚乙烯内护套芳纶铠装、聚乙烯外护套"

应用场景：自承式架空，全介质防雷电、直接挂在电力杆塔上用于架空高压输电系统的通信路线

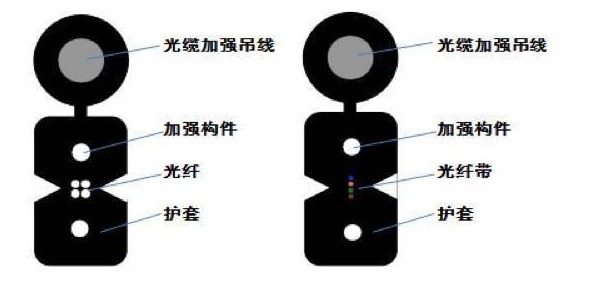

自承式蝶形引入光缆

GJYXCH (GJYXFCH)【金属（或非金属）加强件、低烟无卤护套、自承式蝶形引入光缆】

GJYXDCH (GJYXFDCH)【金属（或非金属）加强件、低烟无卤护套、自承式蝶形引入光纤带光缆】

光缆结构是将光纤（或光纤带）放置在两根平行加强件中间，同时在一端平行位置放置一根金属吊线后挤包一层阻燃聚烯烃护套(LSZH)；光纤芯数可以为1芯、2芯、4芯。

用于FTTH、室内外均可用、自承式

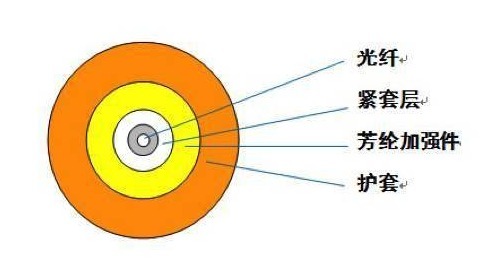

单芯圆型光缆 GJFJV（GJFJZY）

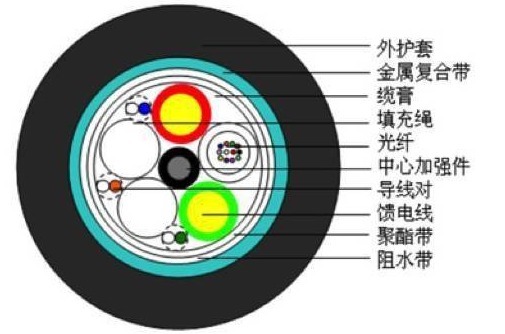

光电复合缆

集光纤、输电铜线、铜信号线于一体

应用场景：用于宽带接入、设备用电、应急信号传输。
