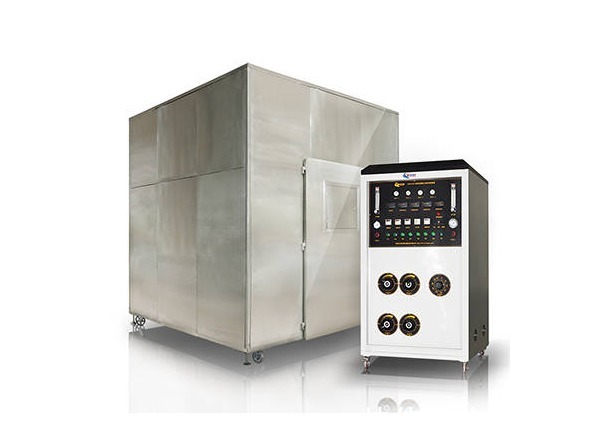

电缆和光缆线路完整性燃烧试验机ZY6014J

(2)试验电压:AC1000V

四、ZY6014J电缆和光缆线路完整性燃烧试验机特点

2、试样支架:试样由二个或三个内径大约为150mm的金属环支托

3、燃烧装置:

燃烧室:内尺寸:3M x 3M x 3M共27立方米。

用合适材料固定在角铁支架上而构成整个立方体燃烧室。

温度范围:0~1000℃任意设定。

可为砖墙结构、也可为钢板结构,由客户选择

1、采用电脑控制系统,操作方便,测试结果精准

(3)试验电流:3A

(1)喷灯:为带有文丘里混合器的喷嘴标称长度为500mm宽度为15mm的带型丙烷气体喷灯。

用温度不低于750℃的火焰(控制热量输出)单独供火试验时要求保持线路完整性的电缆和光缆所使用的装置

(3)喷灯控制系统组成:调压阀、压电点火器、熄火装置、控温热电偶、气源(贵公司自备)、调节阀、点火装置、燃气管路、流量计、文丘里混合器、喷灯、球阀、空气管路、压缩空气瓶(贵公司自备)

(2)流量计:空气流量计:80L/min, 丙烷流量计:5L/min

此试验机按《在火焰条件下电缆和光缆的线路完整性试验第21部分:试验步骤和要求----额定电压0.6/1.0kv及以下电缆》、《在火焰条件下电缆和光缆的线路完整性试验第21部分:试验步骤和要求----数据电缆》、《在火焰条件下电缆和光缆的线路完整性试验第21部分:试验步骤和要求----光缆》试验标准。

4、线路负载:

2、电缆和光缆线路完整性燃烧试验机总共分为三大部分:燃烧箱、燃烧架、控制箱,均为单独可移动式,每一个装置底部装有脚轮,方便移动清洁卫生

ZY6014J电缆和光缆线路完整性燃烧试验机

(1)试验变压器:3000VA三只

(6)温度控制器:由两路温度监控部分组成,

1、燃烧室之设计

(5)点火装置:为自动点火

(4)计时器:0~99.99s/m/h任意设定

一、ZY6014J电缆和光缆线路完整性燃烧试验机适用范围

三、ZY6014J电缆和光缆线路完整性燃烧试验机主要参数

二、ZY6014J电缆和光缆线路完整性燃烧试验机符合标准
